Descripción

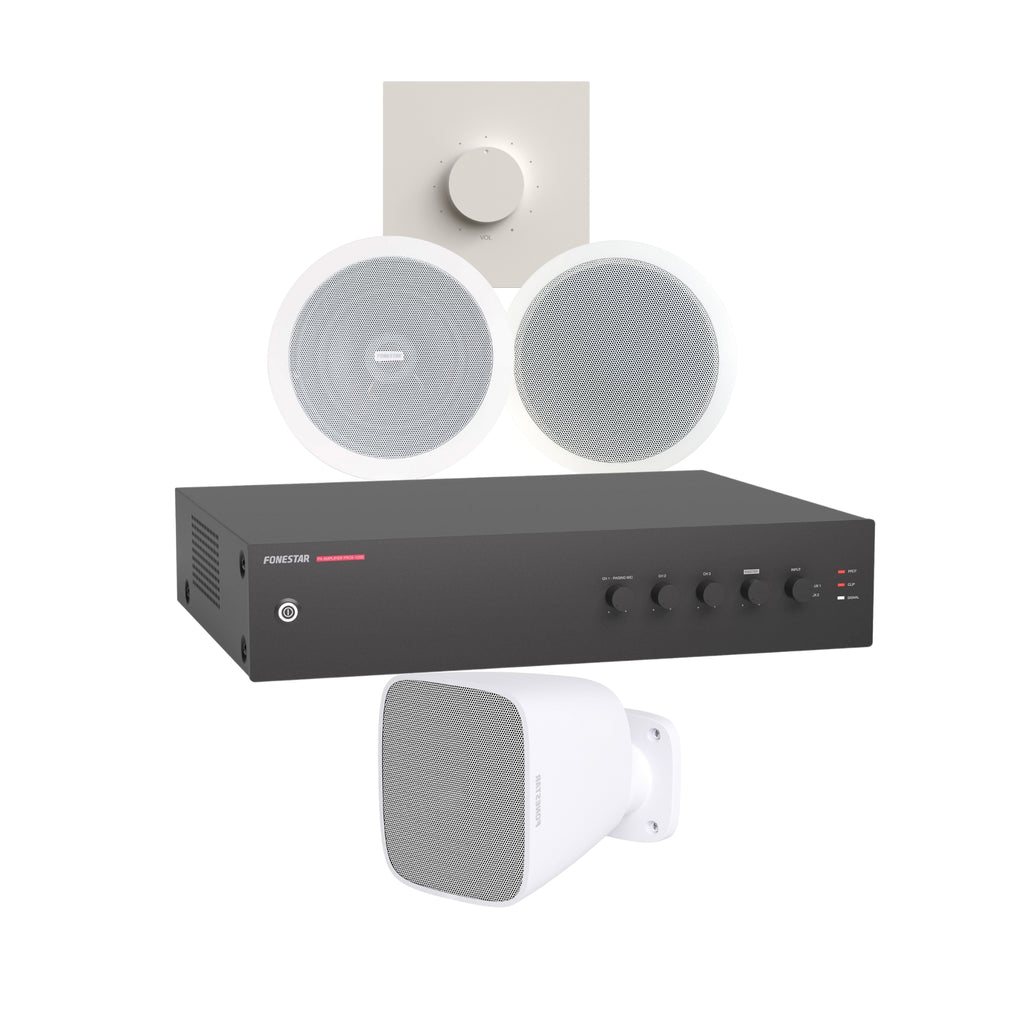

Este kit de 3 Zonas de Zonificación Simple ofrece una solución eficiente y económica para distribuir sonido en tres áreas diferentes, manteniendo el control de volumen por zona, todo alimentado desde un único amplificador. Es ideal para oficinas, comercios, clínicas pequeñas o cualquier espacio que requiera una ambientación diferenciada sin complejidad técnica.
El sistema está basado en el amplificador PROX-120S de 120W en línea 100V, capaz de alimentar los altavoces de las tres zonas de forma simultánea, manteniendo una potencia sobrada para asegurar un rendimiento estable y duradero.
Cada zona cuenta con su propio atenuador de pared DOT-100TR, lo que permite ajustar el volumen de manera local sin afectar el resto del sistema. Estos atenuadores incorporan relé para permitir el paso de avisos de prioridad (por ejemplo, evacuaciones o anuncios importantes), lo que añade una capa de funcionalidad extra.

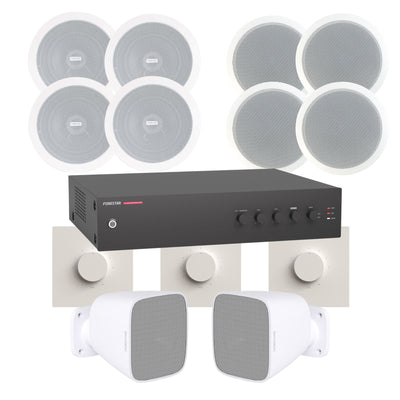

La distribución de altavoces es la siguiente:
-
Zona 1: 4 altavoces de techo GAT-662 (10W c/u), configurados para una salida total de 40W. Ofrecen sonido nítido y discreto para salas comunes o áreas de espera.
-
Zona 2: 4 altavoces de techo GAT-601-10, también a 10W cada uno, sumando otros 40W. Su tamaño de 6.5” entrega una cobertura amplia, ideal para pasillos o áreas más abiertas.
-
Zona 3: 2 altavoces de superficie SONORA-3TB (10W c/u), en acabado blanco y diseño compacto, pensados para zonas puntuales como accesos o baños.
Con una carga total de 100W sobre un amplificador de 120W, el sistema está perfectamente dimensionado para ofrecer calidad, durabilidad y control zonal sin complicaciones. Este kit es la opción ideal cuando se busca simplicidad operativa con resultados profesionales.
- Amplificador: 1 x
PROX-120S(120W Mono, 100V/Baja Z)
- Atenuador: 3 x
DOT-100TR(Atenuador 100V con relé) - Altavoces Zona 1: 4 x
GAT-662(Techo Coaxial, 10W/5W @100V) - (Usar taps 10W = 40W)
- Altavoces Zona 2: 4 x
GAT-601-10(Techo 6.5", 10W/5W @100V) - (Usar taps 10W = 40W)
- Altavoces Zona 3: 2 x
SONORA-3TB(Superficie 3", Blanco, 100V/Baja Z) - (Usar taps 10W @100V = 20W)
Fonestar PROX-120S
| CARACTERÍSTICAS: | Amplificador de megafonía Entradas de micrófono con control de mezcla, ganancia y nivel de prioridad. Prioridades de entradas por nivel de señal. Controles de tono. Salidas de 100 V y 4 Ω. |
| POTENCIA: | 120 W RMS |
| RESPUESTA: | 40-20.000 Hz (-10 dB) |
| DISTORSIÓN: | THD+N: < 1% @ 1 kHz |
| RELACIÓN SEÑAL/RUIDO: | >77 dB |
| PROTECCIONES: | Sobre-corriente, CC y cortocircuito en la salida |
| ENTRADAS: | CH 1 micro/línea balanceado con Phantom 48V. Conector Combo (XLR + 6'3mm) y euroblock CH 2 y 3 micro/línea balanceado con Phantom 48V. Conector euroblock Nivel de señal micro: 6 mV RMS (-44 dBV) / 600 Ω Nivel de señal línea: 250 mV RMS (-12 dBV) / 100k Ω 2 AUX. Conector 2 x RCA y euroblock. Nivel de señal 300 mV RMS (-10 dBV) / 47.000 Ω 1 emergencia. Conector euroblock. Nivel de señal línea de altavoces 100 V 1 Mute (Prioridad Emergencia) por cierre de contactos. Conector euroblock |
| SALIDAS: | 1 línea. Conector 2 x RCA. Nivel de señal 1'25 V RMS (+2 dBV) Salida de altavoces de 100 V o 4 Ω. Conector terminales roscados |
| IMPEDANCIA: | 4 Ω y línea 100 V (83 Ω) |
| FUNCIONES: | Prioridad de entradas (por orden de atenuación): · Entrada de Emergencia 100V. · Mute por cierre de contactos. · Canal 1 con nivel de señal seleccionable compartido CH 1-2-3 (VOX) · Canales 2 | 3 con nivel de señal seleccionable compartido CH 1-2-3 (VOX) · Entradas Auxiliares Indicadores luminosos de encendido, protección, pico de señal y señal de salida Refrigeración por ventilación forzada controlada por temperatura |
| CONTROLES: | Volumen de micrófonos Selector de mic/linea/phantom Volumen master Selector de entrada aux Tono: graves y agudos (+/- 10 dB 100 Hz y 10k Hz) Ganancia de micrófonos Nivel de señal de activación de prioridad (VOX) |
| TEMPERATURA: | Funcionamiento: 0º ~ 40ºC |
| HUMEDAD MÁXIMA: | 95% |
| ALIMENTACIÓN: | 230/115 V CA 50-60 Hz, 320 W Fusible CA 230 V 3'15 A / 115 V 6 A |
| MEDIDAS: | 433 x 89 x 360 mm fondo. 2 U rack 19'' |
| PESO: | 9'5 kg |
| ACCESORIOS: | Cable de alimentación Soportes para rack |
Fonestar GAT-662
| CARACTERÍSTICAS: | Altavoz de techo coaxial con transformador de línea 100 V y rejilla redonda. |
| POTENCIA: | 25 W máximo, 10 W RMS |
| ALTAVOCES: | 6 ½'' coaxial |
| RESPUESTA: | 40-20.000 Hz |
| IMPEDANCIA: | Alta Z línea 100 V: 1.000 Ω (10 W) 2.000 Ω (5 W) 4.000 Ω (2'5 W) 8.000 Ω (1'25 W) |
| SENSIBILIDAD: | 88 dB a 1 W/1 m |
| ÁNGULO DE COBERTURA: | 130° |
| MATERIAL: | ABS y rejilla de acero |
| COLOR: | Blanco grisáceo (RAL 9003, RAL 7047) |
| MEDIDAS: | 228 mm Ø x 75 mm fondo |
| ORIFICIO: | 194 mm Ø |
| PESO: | 1'35 kg |
Fonestar GAT-601
| CARACTERÍSTICAS: | Altavoz de techo con transformador de línea 100 V y rejilla redonda de aluminio. |
| POTENCIA: | 10 W máximo, 6 W RMS |
| ALTAVOCES: | 6 ½'' doble cono |
| RESPUESTA: | 140-20.000 Hz |
| IMPEDANCIA: | 6 W RMS@100V (1.660 Ω) 3 W RMS@100V (3.330 Ω) 1'5 W RMS@100V (6.660 Ω) |
| SENSIBILIDAD: | 92 dB ±3 dB a 1 W/1 m |
| MATERIAL: | ABS y rejilla de aluminio |
| COLOR: | Blanco (RAL 9003) |
| MEDIDAS: | 188 mm Ø x 80 mm fondo |
| ORIFICIO: | 168 mm Ø |
| PESO: | 0'63 kg |
Fonestar SONORA-3TB
| CARACTERÍSTICAS: | Altavoz de sonorización con transformador de línea 100 V y baja impedancia. |
| POTENCIA: | 20 W máximo, 12 W RMS |
| ALTAVOCES: | 1 woofer 3'' |
| RESPUESTA: | 130-20.000 Hz |
| IMPEDANCIA: | 12 W RMS@100 V (833 Ω) Baja Z: 8 Ω |
| SENSIBILIDAD: | 84 dB @ 1 W/1 m |
| PRESIÓN ACÚSTICA MÁXIMA : | 94 dB @ máx. W/1 m |
| ÁNGULO DE COBERTURA: | H/V: 270º/270º@500 Hz, 180º/180º@1 kHz, 120º/120º@2 kHz, 100º/100º@4 kHz (-6 dB) |
| MATERIAL: | ABS (Resistencia UV) Rejilla de aluminio con pintura al polvo Soporte con tratamiento para intemperie Tornillos de acero inoxidable |
| CONMUTADOR: | Selector alta Z y baja Z |
| CONECTORES: | Euroblock de entrada y salida para cable 0'25 - 2'5 mm² de sección |
| RANGO DE TEMPERATURA: | -10°C ~ 60°C |
| COLOR: | Blanco (RAL 9003) |
| MEDIDAS: | Altavoz: 97 x 110 x 107 mm fondo Soporte placa de pared: 67 x 71 mm Altavoz con soporte: 150 mm fondo |
| PESO: | 0'7 kg |
| ACCESORIOS: | Soporte de fijación orientable H: ±30°, V:+15°/-45° |
Fonestar DOT-100TR
| CARACTERÍSTICAS: | Atenuador de línea 100 V con autotransformador para montaje empotrado o en superficie. Entrada de 2 hilos y sistemas con prioridad de 3 y 4 hilos. |
| POTENCIA: | 100 W máximo |
| ENTRADAS: | Alta Z línea 100 V |
| SALIDAS: | Alta Z línea 100 V |
| CONTROLES: | 10 posiciones de atenuación y apagado |
| RELE: | 24 V, 200 mW, 8 mA. |
| MEDIDAS: | Totales: 83 x 83 x 50 mm fondo Encastre: 50 x 50 x 38 mm fondo |
| PESO: | 0'2 kg |
| : | Para caja estándar universal cuadrada, redonda para tabiques de cartón yeso y para caja de instalación en superficie mod. DOT-BOX. Distancia entre tornillos: 60 mm |
