Descripción
Este sistema de audio ha sido diseñado para ofrecer una experiencia sonora potente, controlada y perfectamente adaptada a las distintas áreas de un local de ocio, como salas de baile, entradas, áreas de espera o zonas exteriores. Gracias a su estructura por zonas y a la selección estratégica de altavoces, permite una ambientación precisa según las características y necesidades de cada espacio.
En el núcleo del sistema se encuentra la matriz MX-867RU, una unidad versátil que permite gestionar hasta cuatro zonas de audio de forma independiente. Con entradas para micrófonos y reproductores integrados (USB, MP3, radio FM), esta matriz actúa también como preamplificador y mezclador, facilitando el control total desde un solo punto.
La amplificación corre por cuenta de la etapa FSD-4500E, con cuatro canales de 400W cada uno a 100V o 4Ω, entregando potencia más que suficiente para mantener un sonido definido y uniforme en cada zona, incluso durante largas jornadas o en eventos con alta demanda acústica.
El sistema se divide en cuatro zonas:
-
Zona 1 y Zona 2 (Pista/Sala): 8 altavoces SONORA-6TN de 6", instalados en superficie y configurados con taps de 30W para ofrecer un total de 120W por zona. Su diseño en color negro y su potencia los hacen ideales para salas principales donde se requiere claridad y presión sonora.
-
Zona 3 (Entrada): 2 altavoces SONORA-4TN de 4", más compactos y sutiles, configurados con taps de 15W para lograr un ambiente acogedor sin saturar el espacio.
-
Zona 4 (Exterior): 2 altavoces SONORA-8TN de 8", con protección IP66, preparados para resistir las condiciones climáticas. Con taps de 60W cada uno, esta zona alcanza los 120W de potencia, asegurando presencia sonora también en el área al aire libre.

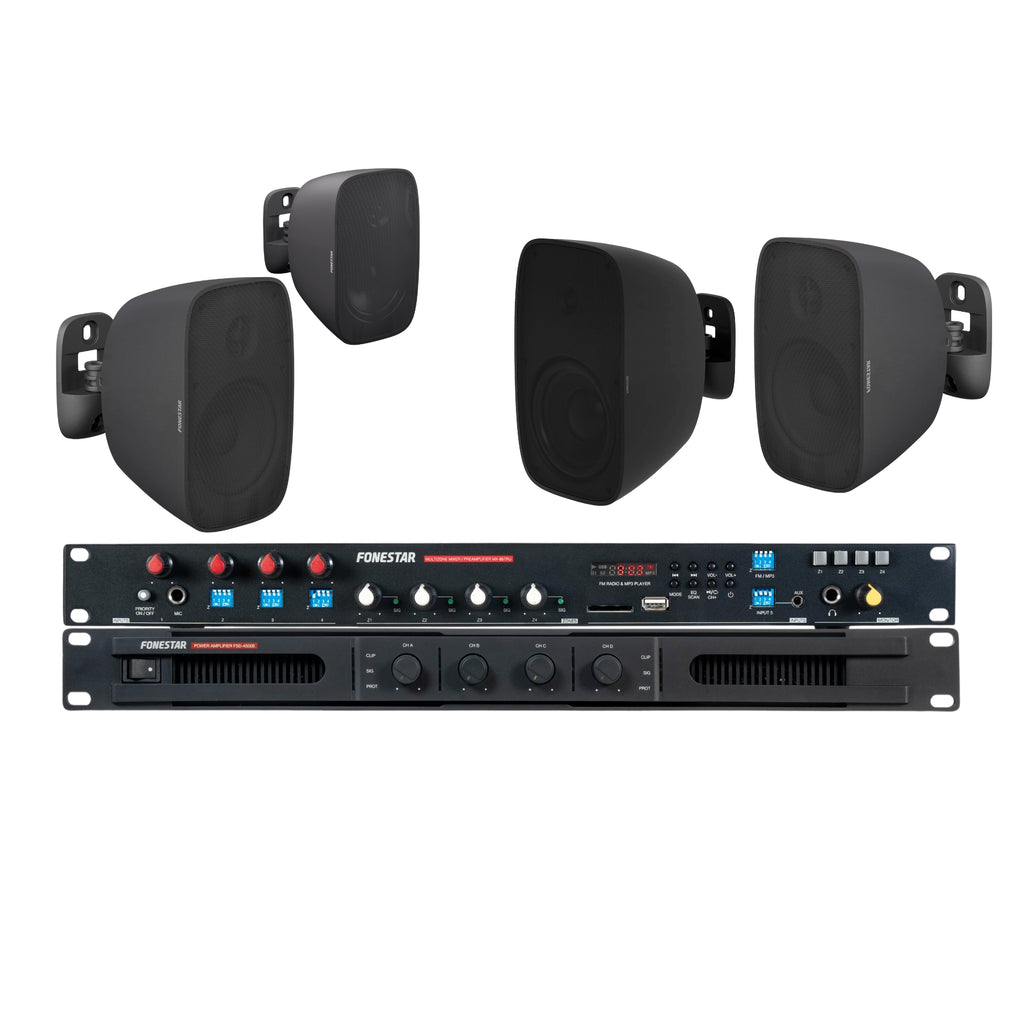

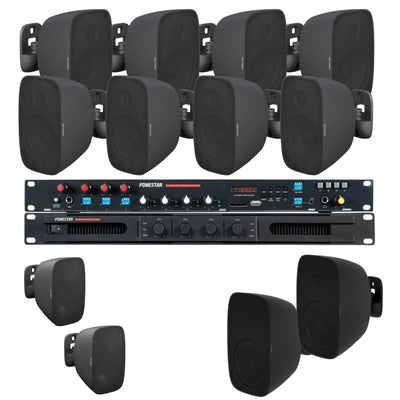

Este kit es una solución completa, pensada para entregar sonido de alta calidad en cada ambiente del recinto, con control total de fuentes y volumen por zona. Ideal para discotecas, bares, salones de eventos o espacios multifuncionales donde la música es parte esencial de la experiencia del público.
- Matriz/Preamp: 1 x
MX-867RU(Matriz 4 Zonas, Mixer, USB/MP3/FM) - Etapa de Potencia: 1 x
FSD-4500E(4 x 400W @ 4Ω/100V)
- Altavoces Zona 1-2 (Pista/Sala): 8 x
SONORA-6TN(Superficie 6", Negro, 60W, 100V/Baja Z) - (Usar 4 por zona @ 30W tap = 120W/zona) - Altavoces Zona 3 (Entrada): 2 x
SONORA-4TN(Superficie 4", Negro, 30W, 100V/Baja Z) - (Usar 2 @ 15W tap = 30W/zona) - Altavoces Zona 4 (Exterior): 2 x
SONORA-8TN(Superficie 8", Negro, 100W, IP66, 100V/Baja Z) - (Usar 2 @ 60W tap = 120W/zona)
Fonestar MX-867RU
| CARACTERÍSTICAS: | Mezclador/preamplificador. Entrada de micrófono con prioridad de avisos. Matriz de asignación de 5 canales de entrada a 4 zonas de salida. Reproductor USB/SD. Sintonizador digital de radio FM. 4 zonas de salida con control independiente de volumen. Control remoto de volumen de las zonas. Alimentación phantom. |
| ENTRADAS: | 1 micro balanceado, jack 6'3 mm, 12 mV RMS 1 micro balanceado, combo (XLR y jack 6'3 mm), 12 mV RMS 2 micros/líneas balanceados combo (XLR y jack 6'3 mm) ajustable, 12 mV RMS y 640 mV RMS 1 auxiliar estéreo, 2 x RCA, 230 mV RMS 1 auxiliar estéreo, jack 3'5 mm, 450 mV RMS |
| SALIDAS: | 4 zonas balanceadas, XLR, 2'5 V RMS Control remoto de volumen de las zonas 1 monitor estéreo, jack 6'3 mm, 1 V RMS |
| CONTROLES: | 4 microinterruptores de asignación de zonas 1 a 4 Entradas 1 a 4: control de volumen Entradas 2 y 3: control de ganancia Zonas 1 a 4: control de volumen Monitor: control de volumen y selección de zona Reproductor USB/SD Sintonizador FM |
| RESPUESTA: | 20-20.000 Hz |
| DISTORSIÓN: | Armónica: < 0'2 % a 1 kHz |
| RELACIÓN SEÑAL/RUIDO: | Micrófonos > 65 dB Auxiliar/Línea > 80 dB |
| PHANTOM: | 48 V en micros 2 y 3, seleccionable |
| PRIORIDAD: | Micro 1 por nivel de señal, seleccionable |
| ALIMENTACIÓN: | 230/115 V CA, 9 W |
| MEDIDAS: | 483 x 44'5 x 230 mm fondo. 1 U rack 19" |
| PESO: | 3'15 kg |
Fonestar FSD-4500E
| CARACTERÍSTICAS: | Etapa de potencia de megafonía de 4 canales. Salida de 100 V o 70 V para instalaciones de megafonía. Amplificador clase D de alta eficiencia y gran fiabilidad gracias a los circuitos de protección con bajo mantenimiento. Conectores euroblock, seguros y de fácil conexión. Gran calidad de sonido y bajo ruido. |
| POTENCIA: | 4 x 1600 W Pico (4 canales), 2 x 1920 W pico (1 canal de cada grupo A/B o C/D) 4 x 400 W RMS (4 canales), 2 x 480 W RMS (1 canal de cada grupo A/B o C/D) |
| RESPUESTA: | 20-20.000 Hz |
| GANANCIA : | 40 dB |
| DISTORSIÓN: | THD+N: <0.04% (1 kHz) |
| RELACIÓN SEÑAL/RUIDO: | >95 dB |
| RANGO DINÁMICO: | >105 dBA |
| DIAFONÍA: | >85 dB |
| FACTOR DE AMORTIGUAMIENTO: | >200 (1 kHz, 8 Ω) |
| ENTRADAS: | 4 líneas auxiliares balanceadas/desbalanceadas, euroblock, 20.000 Ω/10.000 Ω, 1 V RMS (0 dBV) 1 emergencia/test, euroblock, 1 V RMS (0 dBV) |
| SALIDAS: | 1 salida de señalización de fallo GPIO, 5 V CC, euroblock |
| FUNCIONES: | Ventilación forzada con velocidad variable con la temperatura Indicadores luminosos de encendido, protección, prioridad y pico de señal Prioridad de entrada de emergencia/test por cierre de contactos, euroblock Inhabilitación/mute por cierre de contactos, euroblock |
| PROTECCIONES: | Sobrecarga, cortocircuito, circuito abierto, temperatura, ultrasonidos y radiofrecuencia |
| CONTROLES: | Volumen de cada canal Selector 100/70 V en panel trasero |
| IMPEDANCIA: | 100 y 70 V, euroblock |
| RANGO DE TEMPERATURA: | Funcionamiento: 0ºC ~ 50ºC |
| ALIMENTACIÓN: | 230 V CA, 2.700 W máximo 115 V CA bajo pedido |
| INSTALACIÓN: | Tipo bastidor modular rack 19'' 1U |
| MEDIDAS: | 483 x 44 x 380 mm fondo. 1 U rack 19" |
| PESO: | 6'4 kg |
Fonestar SONORA-6TN
| CARACTERÍSTICAS: | Altavoz de sonorización con transformador de línea 100 V y baja impedancia. Preparado para uso en exteriores, protección contra agua y materiales anticorrosión. |
| POTENCIA: | 100 W máximo, 60 W RMS |
| ALTAVOCES: | 1 woofer polipropileno 6'' 1 tweeter 1'' |
| RESPUESTA: | 75-20.000 Hz |
| IMPEDANCIA: | 60 W RMS@100 V (165 Ω) 30 W RMS@100 V/70 V (330 Ω/163 Ω) 15 W RMS@100 V/70 V (660 Ω/326 Ω) 7'5 W RMS@100 V (1.320 Ω/653 Ω) 3'75 W RMS@70 V (1.306 Ω) Baja Z: 8 Ω |
| SENSIBILIDAD: | 88'4 dB @ 1 W/1 m |
| PRESIÓN ACÚSTICA MÁXIMA : | 103'8 dB @ max. W/1 m |
| ÁNGULO DE COBERTURA: | 150º H x 120º V @1kHz (-6 dB) |
| PROTECCIONES: | IP-66 según EN 60529 IEC 60068-2-11 Ensayos ambientales (Niebla salina) |
| MATERIAL: | ABS (Resistencia UV) Rejilla de aluminio con pintura al polvo Soporte con tratamiento para intemperie Tornillos de acero inoxidable |
| CONMUTADOR: | Selector W en alta Z y baja Z |
| CONECTORES: | Euroblock de entrada y salida para cable 0'25 - 2'5 mm² de sección |
| RANGO DE TEMPERATURA: | -10ºC ~ 60ºC |
| COLOR: | Negro (RAL 9005) |
| MEDIDAS: | Altavoz: 199 x 322 x 181 mm fondo Soporte placa de pared: 102 x 165 mm Altavoz con soporte: 284 mm fondo |
| PESO: | 3 kg |
| ACCESORIOS: | Soporte de fijación orientable ± 60º en todas direcciones Cable de seguridad de acero |
Fonestar SONORA-4TN
| CARACTERÍSTICAS: | Altavoz de sonorización con transformador de línea 100 V y baja impedancia. Preparado para uso en exteriores, protección contra agua y materiales anticorrosión. |
| POTENCIA: | 60 W máximo, 30 W RMS |
| ALTAVOCES: | 1 woofer polipropileno 4'' 1 tweeter 1'' |
| RESPUESTA: | 120-20.000 Hz |
| IMPEDANCIA: | 30 W RMS@100 V (333 Ω) 15 W RMS@100 V/70 V (667 Ω/326 Ω) 7'5 W RMS@100 V/70 V (1.333 Ω/653 Ω) 3'75 W RMS@100 V/70 V (2.667 Ω/1.306 Ω) 1'9 W RMS@70 V (2.579 Ω) Baja Z: 8 Ω |
| SENSIBILIDAD: | 84'9 dB @ 1 W/1 m |
| PRESIÓN ACÚSTICA MÁXIMA : | 97'6 dB @ máx. W/1 m |
| ÁNGULO DE COBERTURA: | 145º H x 130º V @1kHz (-6 dB) |
| PROTECCIONES: | IP-66 según EN 60529 IEC 60068-2-11 Ensayos ambientales (Niebla salina) |
| MATERIAL: | ABS (Resistencia UV) Rejilla de aluminio con pintura al polvo Soporte con tratamiento para intemperie Tornillos de acero inoxidable |
| CONMUTADOR: | Selector W en alta Z y baja Z |
| CONECTORES: | Euroblock de entrada y salida para cable 0'25 - 2'5 mm² de sección |
| RANGO DE TEMPERATURA: | -10ºC ~ 60ºC |
| COLOR: | Negro (RAL 9005) |
| MEDIDAS: | Altavoz: 125 x 202 x 125 mm fondo Soporte placa de pared: 68 x 110 mm Altavoz con soporte: 193 mm fondo |
| PESO: | 1'5 kg |
| ACCESORIOS: | Soporte de fijación orientable ± 60º en todas direcciones Cable de seguridad de acero |
Fonestar SONORA-8TN
| CARACTERÍSTICAS: | Altavoz de sonorización con transformador de línea 100 V y baja impedancia. Preparado para uso en exteriores, protección contra agua y materiales anticorrosión. |
| POTENCIA: | 150 W máximo, 100 W RMS |
| ALTAVOCES: | 1 woofer polipropileno 8'' 1 tweeter 1'' |
| RESPUESTA: | 60-20.000 Hz |
| IMPEDANCIA: | 80 W RMS@100 V (125 Ω) 40 W RMS@100 V/70 V (250 Ω/122 Ω) 20 W RMS@100 V/70 V (500 Ω/245 Ω) 10 W RMS@100 V/70 V (1.000 Ω/ 490 Ω) 5 W RMS@70 V (980 Ω) Baja Z: 8 Ω |
| SENSIBILIDAD: | 89 dB @ 1 W/1 m |
| PRESIÓN ACÚSTICA MÁXIMA : | 108 dB @ max. W/1 m |
| ÁNGULO DE COBERTURA: | 120º H x 120º V @1kHz (-6 dB) |
| PROTECCIONES: | IP-66 según EN 60529 IEC 60068-2-11 Ensayos ambientales (Niebla salina) |
| MATERIAL: | ABS (Resistencia UV) Rejilla de aluminio con pintura al polvo Soporte con tratamiento para intemperie Tornillos de acero inoxidable |
| CONMUTADOR: | Selector W en alta Z y baja Z |
| CONECTORES: | Euroblock de entrada y salida para cable 0'25 - 2'5 mm² de sección |
| RANGO DE TEMPERATURA: | -10ºC ~ 60ºC |
| COLOR: | Negro (RAL 9005) |
| MEDIDAS: | Altavoz: 235 x 380 x 200 mm fondo Soporte placa de pared: 102 x 165 mm Altavoz con soporte: 305 mm fondo |
| PESO: | 5'3kg |
| ACCESORIOS: | Soporte de fijación orientable ± 60º en todas direcciones Cable de seguridad de acero |
