Descripción
Matriz de audio 8 x 8 analógicos y 8 x 8 DANTE con DSP y 8 GPIO
La NMX-88D es una matriz de audio con un procesador digital de la señal (DSP) que ofrece una solución completa y versátil para el manejo y procesado de señales de audio. Con esta matriz se pueden configurar sistemas de sonido con un control sencillo para el usuario final. Tiene unas potentes herramientas de procesado de la señal de audio para adecuar y mejorar la señal a cualquier recinto o aplicación, y obtener los mejores resultados para la difusión del sonido. Da al instalador la posibilidad de configurar sistemas de sonido con múltiples entradas y salidas. Y al usuario una manera fácil de controlar el sonido.
Está basada en una arquitectura ADI SHARC 21489, con 40 bits de punto flotante y una gran capacidad de procesado (400 MIPS, 1600 MFLOPS).
Tiene 8 entradas y 8 salidas analógicas y, 8 entradas y 8 salidas digitales DANTE. Además, cuenta con un canal de entrada y salida de tarjeta de sonido USB para reproducir y grabar en el PC o usarla con software de video llamadas.
Una de las características destacadas de la matriz de audio NMX-88D son sus algoritmos de procesado de la señal. Los principales incluyen: Cancelación de Eco (AEC) para video conferencias. Cancelación de Realimentación (AFC) permite una colocación flexible de micrófonos y altavoces, mejorando la amplificación de la palabra y entregando el audio donde se necesita. Supresión de Ruido (ANS) elimina eficazmente el ruido estacionario diferente al de la voz. Control Automático de Ganancia (AGC) garantiza que las entradas tengan un nivel óptimo. Además de otras funciones como auto mezcla y control de prioridades, también tiene procesado sobre la dinámica de la señal cómo filtros paramétricos, filtros gráficos, puerta de ruido, expansor, compresor, retardos, red de cruce y limitador.
El procesado se puede aplicar tanto a canales analógicos como a canales digitales DANTE.
Cada canal tiene un control de volumen que puede funcionar independientemente o unir dos canales para formar un canal estéreo.
La matriz de asignación permite asignar entradas a salidas con un volumen independiente en cada asignación. Consiguiendo seleccionar una mezcla diferente para cada salida.
Hasta 16 escenas que pueden ser cargadas y función de memoria con auto guardado de los parámetros seleccionados en la última sesión.
8 puertos GPIO para control de acciones sobre la matriz u otros aparatos.
Para las aplicaciones de sistemas de conferencias dispone de control de cámaras PTZ para seguimiento del debate.
La matriz cuenta con un potente software modular de configuración. Puede configurar cada canal de entrada con 5 módulos de procesado diferentes y cada canal de salida con 4 módulos de procesado. Los algoritmos de procesado tienen una gran parametrización. Posibilita una gran flexibilidad de configuración y personalización para dar una solución a cada instalación, como distribución de audio, sistemas de conferencias, etc. El software de configuración puede gestionar varias matrices para formar un sistema complejo.

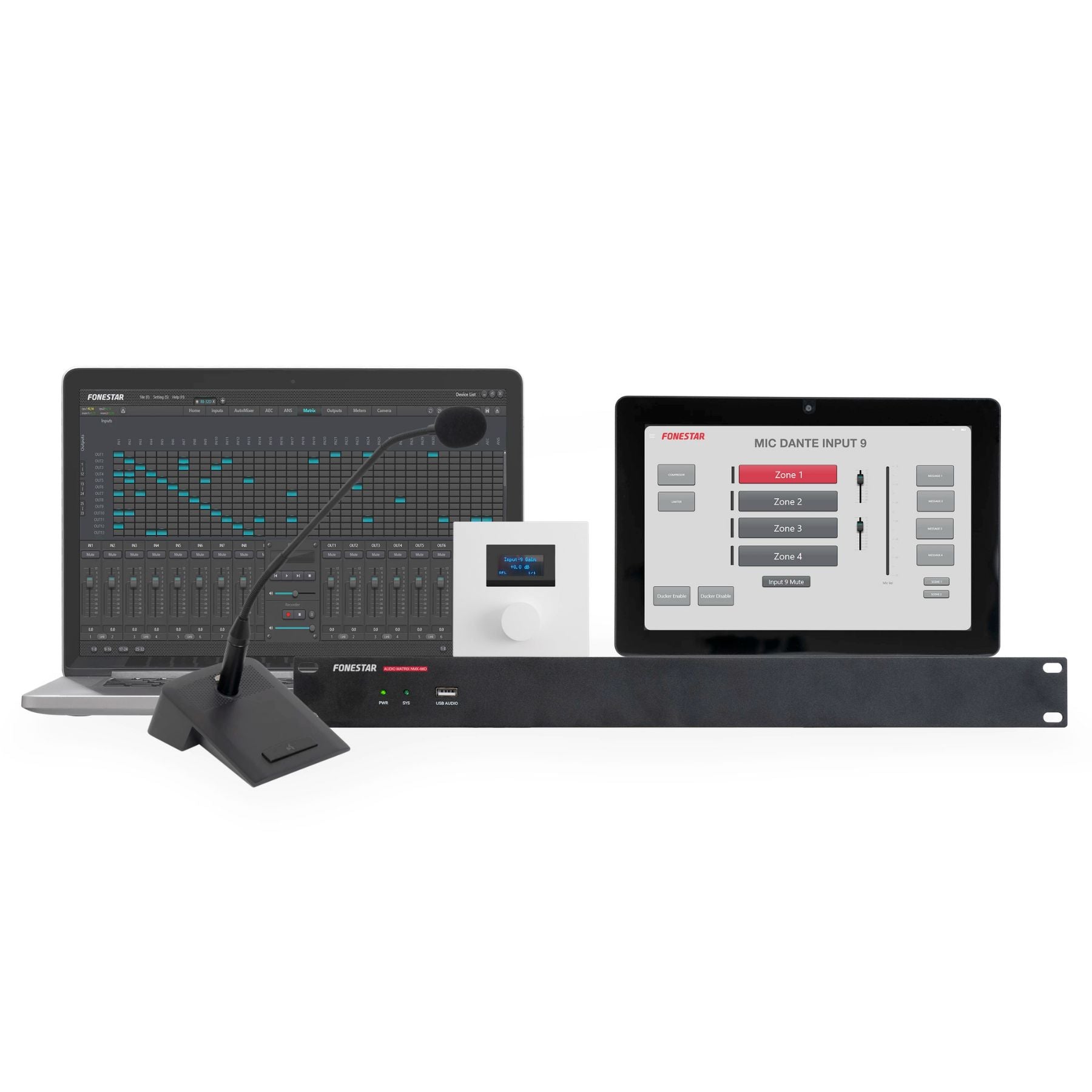

Con el software es posible crear paneles de control personalizados para ejecutar en pantallas táctiles, tabletas o smartphone (Android y iOS). Donde se puede mostrar exclusivamente las funciones necesarias para cada usuario.
La matriz se puede conectar a través de un puerto Ethernet. Tiene conectividad UDP, RS-232 y RS-485, y un protocolo de comunicación para integración con otros sistemas de control.
Gracias a su flexibilidad puede utilizarse para aplicaciones de voz como sistemas de conferencias o salas de video llamada y en sistemas de música en restaurantes, hoteles, centros comerciales, etc.
| CARACTERÍSTICAS: | Matriz de audio con DSP, arquitectura ADI SHARC 21489 8 entradas analógicas (Micrófono / línea con Phantom de 48V seleccionable). 8 entradas digitales DANTE. 8 salidas analógicas. 8 salidas digitales DANTE. Canal de entrada y salida de tarjeta de sonido USB. Algoritmos: Cancelación de Eco (AEC), Cancelación de Realimentación (AFC), Supresión de Ruido (ANS), Control Automático de Ganancia (AGC). Procesado de la señal con 5 módulos por canal de entrada entre expansor, compresor, puerta de ruido, control automático de ganancia (AGC), prioridad, filtro paramétrico, filtro gráfico, prioridad, cancelación de realimentación acústica (AFC) y retardo. Y 4 módulos por cada canal de salida entre red de cruce, filtro paramétrico, filtro gráfico, retardo y limitador. Funciones de unión de dos canales en estéreo, Auto mezclado, Cancelación de Eco (AEC), Supresión de Ruido (ANS), volumen de asignación en la matriz, 8 GPIO, 16 escenas, control de seguimiento de cámaras PTZ. Conexión por ethernet y puerto de control RS-232, RS-485. Protocolo UDP, RS-232 y RS-485. Software de configuración e interfaz de usuario modular con App para pantallas táctiles. |
| ENTRADAS: | 8 líneas balanceadas con selección de ganancia en pasos de 3 dB: 0 dB a -48 dB. Nivel de señal: 24 mV RMS (-30 dBu) ~ 6'15 V RMS (+18 dBu) 5'4K Ω. Rango dinámico 110 dB. Conector euroblock 8 canales de entrada digitales DANTE Alimentación Phantom seleccionable 48 V (10 mA max.) 1 puerto LAN para conexión a red de área local, RJ-45 1 puerto RS-232, euroblock 1 puerto RS-485, euroblock |
| SALIDAS: | 8 líneas balanceadas. Nivel de señal: máximo 6'15 V RMS (+18 dBu) 600 Ω. Rango dinámico 112 dB. Conector euroblock 8 canales de salida digitales DANTE |
| CONTROLES: | Software de control para PC modular (enrutamiento de entradas y salidas, funciones DSP, ecualización, puertas de ruido, compresor, controles de ganancia, etc.) App para interfaz de control de usuario personalizada. Protocolo UDP, RS-232 y RS-485 para integración con otros sistemas. RS-232 y RS-485 para control de seguimiento de cámaras PTZ. |
| AUDIO DIGITAL: | 48 KHz, 24 bits |
| LATENCIA: | <3 ms |
| RESPUESTA: | 20-20.000 Hz ±0'3 dB |
| DISTORSIÓN: | Armónica THD+N: <0’002% @4dBu |
| RELACIÓN SEÑAL/RUIDO: | 112 dB |
| ALIMENTACIÓN: | 100-240 V CA, 50-60 Hz, 30 W |
| MEDIDAS: | 483 x 44 x 268 mm fondo. 1 U rack 19" |
| PESO: | 3 kg |
| OPCIONAL: | NMX-WP: Mando de control de pared TAB-10-16: Pantalla táctil 10'' Android MCMD-1: Micrófono de sobremesa DANTE |
